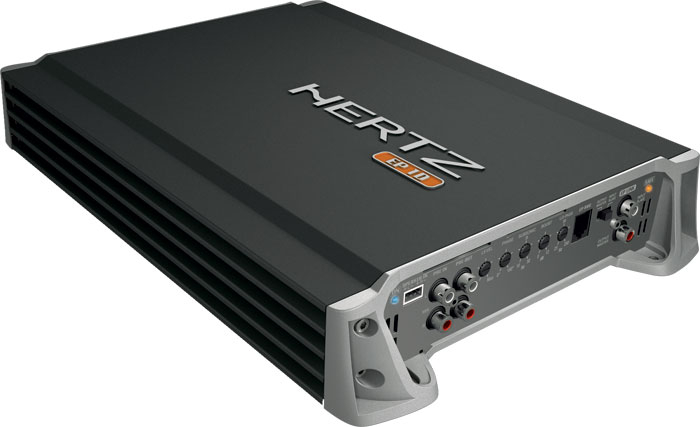

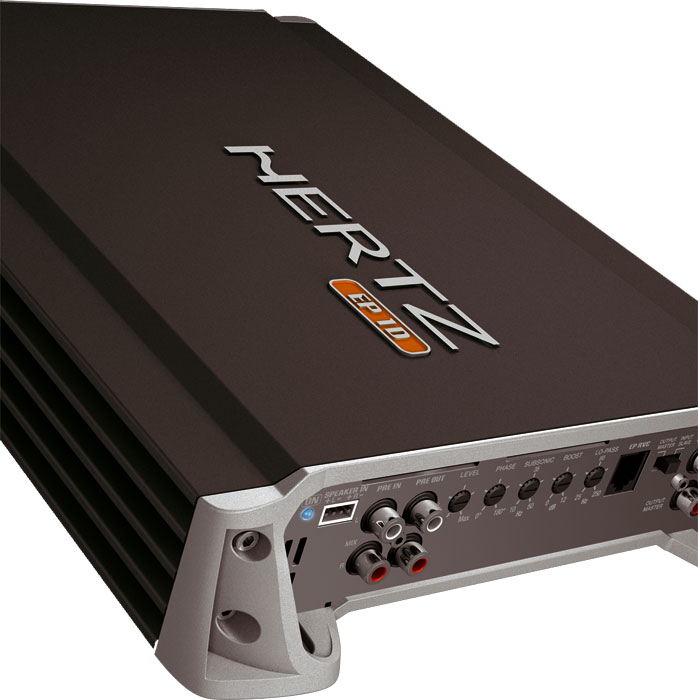

EP 1 D

d-class monozosilňovač, 1x400W (4Ω), 1x750W (2Ω), 1x1000W (1Ω) - RMS@14,4 VDC

POWER INSTINCT
     EP, Energy-Power, the new amplifier line, is the perfect balance between original design, high performance and market competitiveness: the result is a product with the highest quality / value ratio available in the entry-level segment of the car audio electronics market. The know-how acquired with the development of the reference HP, Hi-Power line, as well as the continued research carried out by the Elettromedia R&D Division made the creation of the Energy-Power line possible; boasting care for accurate design, build quality and performance superior to traditional products.
     With the new Energy-Power amplifiers, you can now enjoy the pleasure of listening to hi-fidelity music in your car, with an entry-level product offering solutions usually reserved for reference products costing much more. Energy-Power: quenching the desire for engaging, dynamic sound in your own car now becomes instinctive.


VYSOKÝ VÝKON – CENNÁ ELEKTRONIKA

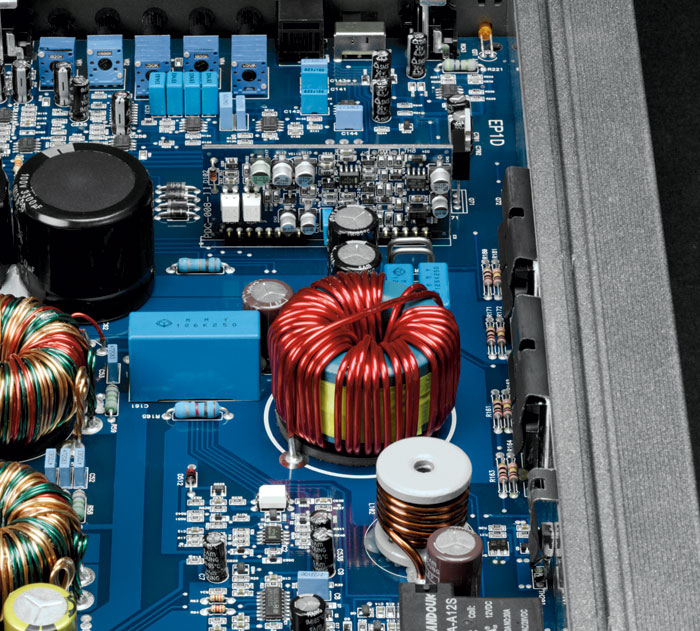

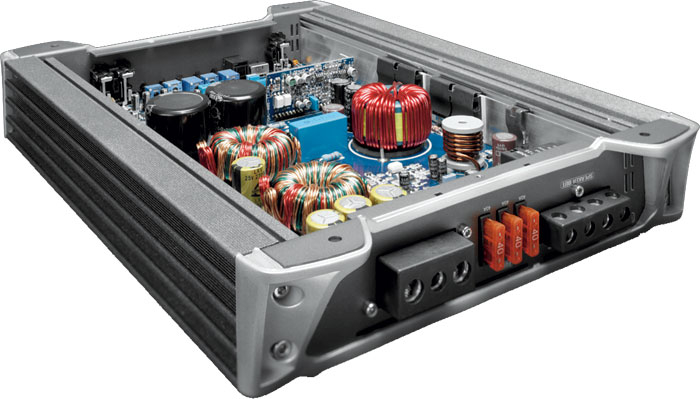

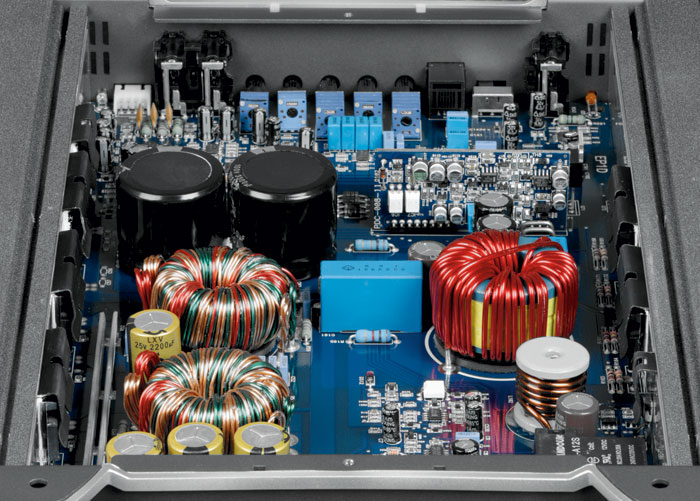

     EP Energy-Power séria je založená na 70µm tenkom dvojvrstvovom plošnom spoji vyrobenom z materiálu FR-4, ktorý prispieva k perfektnému výkonu v požiadavkách pri odstupe signálu od šumu (S/N ratio) a tiež zlepšuje celkovú integritu série EP. Využívaním materiálu FR-4 so 70 mikrometrovými  medenými obvodmi zaručuje vysokú spoľahlivosť a v kombinácii s robustnými medenými prípojnicami v potrebných oblastiach napájania zaručuje nízky odpor a tým znižuje pracovnú teplotu zosilňovača.
     SANKEN TO3P vysokonapäťové bipolárne tranzistory sú použité v EP 2, EP 4 a v EP 5 zosilňovačoch, kým v monobloku EP 1D sú použité TO-247 Power MOSFETy, z ktorých každý má menovitý výkon 44A/380W. Nízkostratové viacnásobne vinuté toroidné cievky zvyšujú efektivitu zosilňovača a tiež napäťové možnosti. Low ESR 105°Cvysokonapäťové elektrolytické kapacitory zaisťujú napäťovú primeranosť a výkon vo všetkých podmienkach.

EP IN

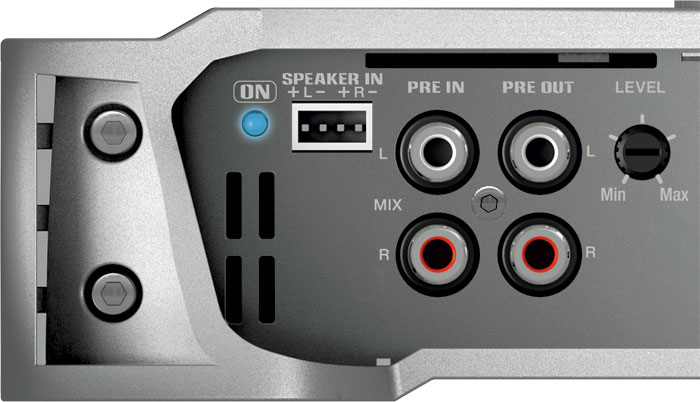

     Séria EP Energy-Power  môže byť prepojená s tradičnými predzosilovacími zdrojmi alebo OEM zdrojmi cez okruhy, ktoré vylúčia vstupný šum. K užívateľovi priateľské kompaktné konektory sú poskytnuté k použitiu so vstupmi. V EP 1D je zahrnutý aj predzosilovací výstup, ktorý môže byť použitý na to, aby posunul rovnaký signál ako signál na vstupe iným komponentom v systéme.
     ART™- Automatické diaľkové vypnutie/zapnutie obvodov eliminuje potrebu ovládacieho signálu, keď sa používa vysokoúrovňový vstup.  ART™ synchrónne zapne a vypne zosilňovač so zdrojom signálu, bez problémového šumu ako v podobných systémoch. ART™ tiež poskytuje ovládací signál pre zapnutie/vypnutie ostatných komponentov systému.

THERMAL SYSTEM
     Jedinečný dizajn chladiča s antracitovou úpravou bol vytvorený použitím hi-tech farby odolnej voči škrabancom. Taktiež má vysokú odolnosť voči vonkajším vplyvom. Táto špeciálna úprava tiež napomáha tepelnej výmene tým, že zvyšuje plochu chladiča.

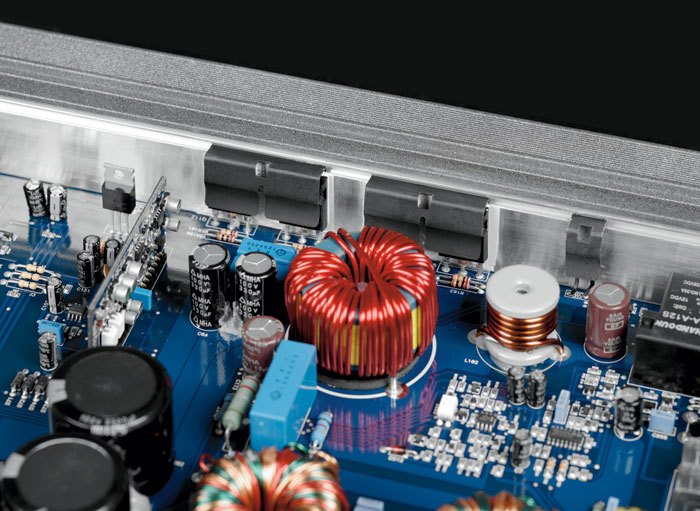

     Špeciálne ocelové pružiny sú použité na upevnenie tranzistorov, zabezpečujúc vynikajúcu tepelnú výmenu zo zariadenia na chladič. Špeciálny dizajn rozdeľuje tlak na každú súčiastku, aby zabránil slabej výmene tepla spôsobenej slabým kontaktom medzi chladičom a jednotlivými súčiastkami. Vďaka tomuto detailu je tepelná efektívnosť zvýšená, dovoľujúc zdrojom pracovať pri oveľa nižšej teplote.

SYNCHRO D-TRIEDA
     EP 1D je založený na technológii Synchro D, kde výstupný modul PWM generuje jeho vlastné digitálne signály a taktiež generuje hodinový signál v napájaní PWM modulu. Okruh synchronizuje oba stupne, zabraňujúc pritom možnému hluku. Použitie Synchro D-class technológie umožňuje EP 1 D dosiahnuť extrémne vysoký odstup signálu od šumu (S/N =100 dBA).
     Synchro D- Class technológia tiež zahŕňa odlišnú spätnú väzbu v porovnaní s klasickým dizajnom D triedy. Spätný signál je využitý až po koncových stupňoch, čím sa zabráni nelineárnosti analógového signálu, ktorý znižuje výkon výstupného stupňa, čím sa zlepšuje kontrola subwoofra.

EP LINK
     EP LINK zabezpečuje schopnosť spojiť dva zosilňovače EP 1D do premostenia na dosiahnutie výkonu do 1700W RMSpri dvojohmovom zaťažení. Tento obvod taktiež dovoľuje použitie viacerých párov EP 1D. Žiadne externé príslušenstvo nie je za potreby na zmontovanie systému. Počas práce v móde EP LINK prijíma prvé EP 1D (MASTER) vstupný signál, ktorý spolu so signálom riadenia odosiela do druhého zosilňovača EP 1 D (SLAVE). Táto technológia zaručuje, že dva zosilňovače v premostení pracujú s rovnakým výstupným signálom. EP 1D systém vás dostane na vrchol SPL súťaží!

Power Supply
Power supply voltage: 11÷15 VDC
Idling current: 2A
Idling current when off: 0.04 mA
Consumption @1, 14.4 VDC (Max Musical Power): 56A

Amplifier stage
Distorsion - THD(100Hz @ 4Ω): 0.15%
Bandwidth (-3 dB): 10 ÷ 250 Hz
S/NRatio (A weighted @ 1V): 100 dB
Damping factor (100Hz @ 4Ω):  > 100
Pre-In sensitivity: 0.3 ÷ 5 V
Speaker-In sensitivity: 1.4 ÷ 24V
Pre-In impedance: 15 kΩ
Speaker-In impedance: 5 kΩ
Load impedance (MIN): 1Ch: 4 ÷ 1Ω; EP LINK: 4 ÷ 2Ω

CEA 2006-A RATINGS
RMS Power (4Ω, ≤ 1%THD+N,14.4 Volts): 400Wx1ch
S/N Ratio (ref. 1W output): 75 dBA

OUTPUT POWER (RMS) @ 14.4 VDC, THD 1%:
400 W x 1 (4Ω)
750 W x 1 (2Ω)
1000 W x 1 (1Ω)
1500W x 1 (4Ω - EP LINK)
1700W x 1 (2Ω - EP LINK)

Other functions
Remote In: 6 ÷ 15 VDC - 1 mA
Remote Out : 12 VDC - 15 mA
ART™: Automatic Remote Turn-On/Off with Speaker-In
Fuse: 3 x 40 A
RVC SUB A-Remote Volume Control (Optional): -∞ ÷ +0dB

Filters & Controls
Lo-Pass: 25÷250Hz @ 24dB/Oct.
Subsonic: Hi-Pass: 10 ÷ 50 Hz @ 24 dB/Oct.
Bass Boost: 0 ÷ +12dB @ 45Hz
Output Phase Control (Continuous): 0÷180°
EP LINK mode: Master/Slave

Inputs/Outputs
Input: PRE/Speaker
Output: PRE Bypass

Size
Max size (mm): 240 x 350 x 54
Weight (kg): 3.90
